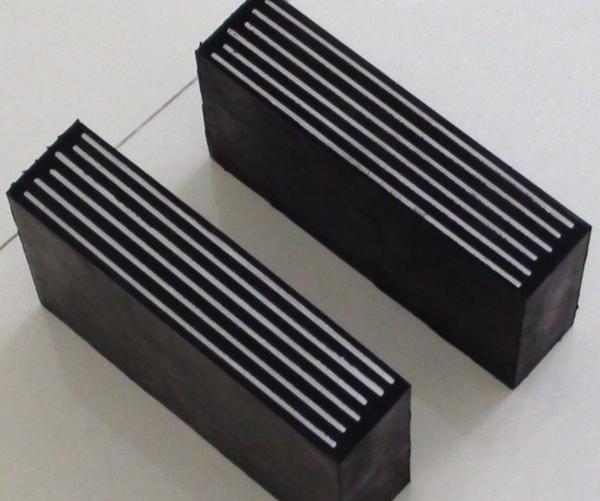

铁路桥梁板式橡胶支座设计遵守原则

1．板式橡胶支座的容许压应力为8MPa，最小压应力为2MPa。

2．板式橡胶支座的抗压弹性模量E根据支座的形状系数S。橡胶硬度对支座抗压弹性模量的影响系数β为 1(HS60)：1.3(HS70)：0．7(HS50)

3．板式橡胶支座的剪切模量G=1.1MPa。橡胶硬度的支座剪切模量的影响系数γ为 1(HS60)：1．4(HS70)：0．6(HS50) 快速加载时剪切模量的提高系数e＝1．5。

4．板式橡胶支座最大容许剪切角。须满足tanα≤0．7，快速加载产生的剪切角tanα≤0．25。

5．板式橡胶支座转角检算公式：tan θ＜4δ/α

6．橡胶支座稳定条件：支座总厚h＜α/5。

7．支座抗滑摩擦系数μ：与钢板为0．2；与混凝土为0．3。

8．支座用氯丁橡胶时，使用温度不低于一25℃；天然橡胶不低于一40℃。
